2pgc雙齒輥破碎機結構圖片_設計圖紙介紹

來源：金聯破碎制砂機械網 日期：2023-07-29

如今，雙齒輥破碎機在市場上的銷售前景一片光明，市場供不應求，貨源比較緊張。雙齒輥破碎機出色的破碎效果，著實俘獲了眾多顧客的“芳心”，引起了一陣雙齒輥破碎機購買熱潮。但是，很多顧客在選購雙齒輥破碎機時，對雙齒輥破碎機了解并不多。我們有必要在這里為大家普及下雙齒輥破碎機知識。下面我們就結合2pgc雙齒輥破碎機結構圖片_設計圖紙，來為大家講解下雙齒輥破碎機結構組成。

2PGC雙齒輥破碎機主要采用特殊耐磨齒輥高速旋轉對物料進行劈裂破碎(傳統齒輥破碎機采用低速擠壓破碎)，形成了高生產率的機理。本廠生產的2PGC雙齒輥破碎機由傳動裝置，機架部分，破碎輥，機械彈簧裝置，聯動機構等組成。具有噪聲低，結構簡單，維修方便的優點，生產率高，被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安全可靠等特點。如今，2PGC雙齒輥破碎機的技術努力方向有以下幾點：

2pgc雙齒輥破碎機結構設計圖紙

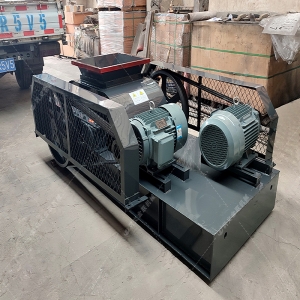

連軸傳動雙齒輥破碎機圖紙

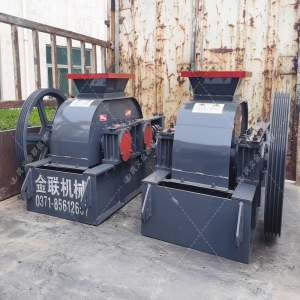

皮帶傳動雙齒輥破碎機圖紙

1、雙齒輥破碎機齒板的齒形不再延用傳統設計，齒形大但粒徑又能很好地保證，壽命超長，粗齒板壽命1.5~2年，細齒板壽命不小于10個月。齒的形狀不再是傳統的扇形齒，扇形齒因?yàn)樾螤詈腿济毫降囊螅X不能做得太大，細齒不能超過15mm。由于國內的耐磨材料的限制，實際磨損時間不會超過3個月，同樣材料我們的雙齒輥破碎機齒板壽命提高3~4倍。

2、雙齒輥破碎機由傳動裝置，機架部分，破碎輥，機械彈簧裝置，聯動機構等組成。

3、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。

4、配有簡便可靠而又能平行瞬間動作的液壓避讓系統。可在正常通過煤及矸石時硬性破碎，保證出料粒徑，不會超標。在遇到鐵塊和橡膠等難破碎物時，能夠平行退開，硬物通過后又能迅速回到原位，保護了齒板、軸承、軸等不受損壞，保證設備的正常運行，有效降低了設備的維修次數和強度。液壓系統的壓力可根據電廠燃煤的煤種、雜質的多少進行調節，可將硬物對設備的沖擊破碎壞降到最低。

5、開發出超高產量的雙齒輥破碎機，最高產量達900t/h，結束了超過500t/h就要依靠進口設備的局面。各種篩機在煤干燥時，都能正常篩分，在要求粒徑保證15mm以下且含水率在5%~15%之間時就會發現頻繁粘堵現象，這也就是電廠不采用先篩后破的原因。我們通過長期試驗，發現篩機網孔在≥30mm時，無論含水率為多少都不會產生粘堵。于是，我們將篩機與雙齒輥破碎機結合在一起，開發出入料小于300mm，出料在10mm以下的gf6pg系列篩分破碎機，使齒輥破碎機的產量大大增加。雜物清掃裝置、自動開啟檢測門裝置、軸承測溫裝置等。

6、驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。

7、為了安全，傳動部分應根據實際情況自行安裝安全罩。
